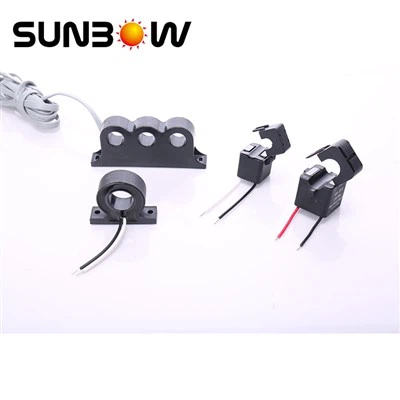

Transfòmatè aktyèl pou mèt elektrisite
>Segondè pèmeyabilite
>Segondè pèmeyabilite ak pèt nwayo ki ba
>Segondè dansite flux saturation
>Segondè linearite, depandans tanperati ki ba
>Bon linearite nan bouk isterèz
Karakteristik
>Segondè pèmeyabilite
>Segondè pèmeyabilite ak pèt nwayo ki ba
>Segondè dansite flux saturation
>Segondè linearite, depandans tanperati ki ba
>Bon linearite nan bouk isterèz
BENEFIS
>Erè faz ki ba
>Erè anplitid ki ba
>Gwo ranje aktyèl
>Estabilite erè faz ak erè anplitid
>DC tolerans
Fòm ak seri
Nan mèt elektrisite, transfòmatè aktyèl la oblije gen faz kritik ak erè anplitid pou gwo presizyon san okenn konpansasyon.
Lè DC rive nan liy elektrik la, erè faz la ap vin trè wo ak chaj konplèks.
Lè fò jaden mayetik ekstèn antre nan transfòmatè aktyèl la, nwayo a pral trè fasil jwenn saturation ki kite CT a pa travay ankò epi finalman pote rezilta mezi kòrèk.
Anplis egzijans kritik faz ak erè anplitid san konpansasyon, tolerans DC ak anti-manipulasyon yo tou kondisyon patikilye pou CT mèt elektrisite.
|
Kòd Pati HP- |
Kouran prensipal (A) |
Rapò (1: X) |
Presizyon (%) |
Erè Faz ('') |
FadoRezistans Rb/Ω |
Dyamèt enteryè �% 86/mm |
Longè L/mm |
Wotè H/mm |
Lajè W/mm |
||
|
Ib Imax Imin |
|||||||||||
|
EM10-05{60-01 |
5.0 |
60.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-05{60-02 |
5.0 |
60.0 |
0.5 |
1000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-05{120-01 |
5.0 |
120.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-10{60-01 |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-10{60-02 |
10.0 |
60.0 |
1.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-10{60-03 |
10.0 |
60.0 |
1.0 |
1000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-15{90-01 |
15.0 |
90.0 |
1.5 |
3000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-15{90-02 |
15.0 |
90.0 |
1.5 |
1500 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20{100-01 |
20.0 |
100.0 |
2.0 |
2500 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20{100-02 |
20.0 |
100.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20/100-03 |
20.0 |
100.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20{120-01 |
20.0 |
120.0 |
2.0 |
4000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20{120-02 |
20.0 |
120.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20{120-03 |
20.0 |
120.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-30{120-01 |
30.0 |
120.0 |
3.0 |
3000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-30/120-02 |
30.0 |
120.0 |
3.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-30/120-03 |
30.0 |
120.0 |
3.0 |
1500 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM11-05{60-01 |
5.0 |
60.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-05/60-02 |
5.0 |
60.0 |
0.5 |
1000 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-10{60-01 |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-10{60-02 |
10.0 |
60.0 |
1.0 |
2000 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-10{60-03 |
10.0 |
60.0 |
1.0 |
1000 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-20{200-01 |
20.0 |
200.0 |
2.0 |
2500 |
0.1 |
＜15 |
5~10 |
11.0 |
34.0 |
34.0 |
25.5 |
|
EM11-20/200-02 |
20.0 |
200.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
11.0 |
34.0 |
34.0 |
25.5 |
|
EM12-05{60-01 |
5.0 |
60.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
7.0*2.0 |
21.0 |
21.0 |
9.5 |
|
EM12-05/60-02 |
5.0 |
60.0 |
0.5 |
1000 |
0.1 |
＜15 |
5~10 |
7.0*2.0 |
21.0 |
21.0 |
9.5 |
|
EM12-10{60-01 |
10.0 |
60.0 |
1.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0*2.0 |
21.0 |
21.0 |
9.5 |
|
EM12-10{60-02 |
10.0 |
60.0 |
1.0 |
1000 |
0.1 |
＜15 |
5~10 |
7.0*2.0 |
21.0 |
21.0 |
9.5 |
|
EM22-05{120-01 |
5.0 |
120.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-15{90-01 |
15.0 |
90.0 |
1.5 |
3000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-15{90-02 |
15.0 |
90.0 |
1.5 |
1500 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20{100-01 |
20.0 |
100.0 |
2.0 |
2500 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20{100-02 |
20.0 |
100.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20{100-03 |
20.0 |
100.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20{120-01 |
20.0 |
120.0 |
2.0 |
4000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20{120-02 |
20.0 |
120.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20{120-03 |
20.0 |
120.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-30{120-01 |
30.0 |
120.0 |
3.0 |
3000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-30{120-02 |
30.0 |
120.0 |
3.0 |
2000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-30{120-03 |
30.0 |
120.0 |
3.0 |
1500 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-05{05-01 |
5.0 |
5.0 |
0.5 |
2500 |
0.05 |
＜15 |
5~20 |
6.0 |
21.0 |
24.0 |
14.5 |
|
EM22-05{05-02 |
5.0 |
5.0 |
0.5 |
2000 |
0.05 |
＜15 |
5~20 |
6.0 |
21.0 |
24.0 |
14.5 |
|
EM22-05{05-03 |
5.0 |
5.0 |
0.5 |
1000 |
0.05 |
＜15 |
5~20 |
6.0 |
21.0 |
24.0 |
14.5 |
|
EM23-01{01-01 |
1.0 |
1.0 |
0.1 |
500 |
0.05 |
＜15 |
5~20 |
/ |
24.0 |
25.0 |
16.0 |
|
EM{{0}.5/{{2{2}} |
1.5 |
6.0 |
0.15 |
1500 |
0.05 |
＜15 |
5~20 |
/ |
24.0 |
25.0 |
16.0 |
|
EM23-02{02-01 |
2.0 |
2.0 |
0.2 |
500 |
0.05 |
＜15 |
5~20 |
/ |
24.0 |
25.0 |
16.0 |
|
EM51-05{120-01 |
5.0 |
120.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-15{90-01 |
15.0 |
90.0 |
1.5 |
3000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-15{90-02 |
15.0 |
90.0 |
1.5 |
1500 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20{100-01 |
20.0 |
100.0 |
2.0 |
2500 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20/100-02 |
20.0 |
100.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20{100-03 |
20.0 |
100.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20{120-01 |
20.0 |
120.0 |
2.0 |
4000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20{120-02 |
20.0 |
120.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20{120-03 |
20.0 |
120.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-30{120-01 |
30.0 |
120.0 |
3.0 |
3000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-30{120-02 |
30.0 |
120.0 |
3.0 |
2000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-30{120-03 |
30.0 |
120.0 |
3.0 |
1500 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
DC tolerans
Lè aparèy elektwonik gen sikwi redresman mwatye onn oswa sikwi SCR ki fè onn mwatye pozitif ak onn mwatye negatif yo asimetri, eleman DC rive epi kouri ale nan kadriyaj la.
Lè travay ak DC aktyèl, gwo pèmeyabilite nwayo nanokristalin (SWFNA) pral fòtman rive nan saturation la. Konpòtman sa a pral pote rezilta mezi kòrèk.
Pou rezoud pwoblèm sa a, yo ka itilize yon "nwayo konbine" nan gwo pèmeyabilite nanokristalin-SWFNA ak ba pèmeyabilite amorphe-SWFAM. Nòmalman gwo pèmeyabilite-SWFNA nwayo travay pou AC pi bon kalite. lè DC rive, segondè pèmeyabilite-SWFNA rive saturation, Lè sa a, mezi a te pote pa pèmeyabilite ki ba-SWFAM.
Sa a se opsyon trè ba pri pou solisyon tolerans DC.
|
Kòd Pati HP- |
Kouran prensipal (A) |
Rapò (1: X) |
Presizyon (%) |
DC (A) |
FadoRezistans Rb/Ω |
Dyamèt enteryè �% 86/mm |
Longè L/mm |
Wotè H/mm |
Lajè W% 2fmm |
||
|
Ib Imax Imin |
|||||||||||
|
EM{{0}/60D{{2{2}} |
5.0 |
60.0 |
0.5 |
3000 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-10/60D-01 |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-10/100D-01 |
10.0 |
100.0 |
1.0. |
4000 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-10/100D-02 |
10.0 |
100.0 |
1.0. |
2500 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-20/100D-01 |
20.0 |
100.0 |
2.0 |
4000 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-20/100D-02 |
20.0 |
100.0 |
2.0 |
2500 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM{{0}/60D{{2{2}} |
5.0 |
60.0 |
0.5 |
3000 |
0.1 |
 |
5~10 |
8.2 |
30.0 |
30.0 |
19.0 |
|
EM{{0}/60D{{2{2}} |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
8.2 |
30.0 |
30.0 |
19.0 |
|
EM22-10/80D-01 |
10.0 |
80.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-10/100D-01 |
10.0 |
100.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM51-10/80D-01 |
10.0 |
80.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
9.0 |
108.0 |
34.0 |
23.0 |
|
EM51-10/100D-01 |
10.0 |
100.0 |
1.0 |
2500 |
0.1 |
|
5~10 |
9.0 |
108.0 |
34.0 |
23.0 |
Anti-manipulation
Anplis aktyèl DC, jaden mayetik ekstèn tou ka fè nwayo transfòmatè aktyèl la rive nan saturation ki pote rezilta mezi kòrèk.
Pou anpeche pwoblèm sa a, yo rekòmande vèsyon anti-manipulasyon CT a, ki se encapsulé ak yon pè bouchon metal ki pwodui atravè pwensonaj.
Si yon gwo jaden mayetik ekstèn aplike pa yon leman pèmanan nan CT soti nan yon direksyon espesifik, yo ta dwe mete yon plak metal adisyonèl ant CT a ak mayetik pèmanan an.
REZISTIBITE TIPIK POU CHAMP MAGNETIC DC
|
Eman pèmanan |
Fòm=esfèReyon=3cmRezidyèl mayetik (Br){{0}}.0T |
||
|
Distans |
1.0cm |
2.0cm |
7.0cm |
|
Dansite Flux mayetik |
0.28T |
0.145T |
0.02T |
|
Kalite transfòmatè aktyèl la |
Encapsulé + Plak an metal |
Encapsulé |
Nòmal |
|
Kòd Pati HP- |
Kouran prensipal (A) |
Rapò (1: X) |
Presizyon (%) |
Erè Faz ('') |
FadoRezistans Rb/Ω |
Dyamèt enteryè �% 86/mm |
Longè L/mm |
Wotè H/mm |
Lajè W% 2fmm |
||
|
Ib Imax Imin |
|||||||||||
|
EM11-05/60T-01 |
5.0 |
60.0 |
0.5 |
2500 |
0.1 |
＜15 |
5~10 |
7.5*2.0 |
35.0 |
35.0 |
27.5 |
|
EM11-10/60T-01 |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
7.5*2.0 |
35.0 |
35.0 |
27.5 |
|
EM11-10/80T-01 |
10.0 |
80.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
8.5*2.5 |
40.0 |
40.0 |
28.5 |
|
EM11-10/100T-01 |
10.0 |
100.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
8.5*2.5 |
40.0 |
40.0 |
28.5 |
Sekirite se toujou yon defi nan itilizasyon elektrisite. Pou blesi oswa domaj anile, transfòmatè aktyèl la detekte zewo-sekans / rezidyèl aktyèl nesesè pou disjoncteur aktyèl rezidyèl, switch pwoteksyon flit, pwoteksyon motè ak alam.
SUNBOW bay seri espesyal CT pou aplikasyon pwoteksyon, ki se encapsulé ak résine epoksidik pou gen klas pwoteksyon segondè, travay nan ranje frekans lajè (50-400Hz), ranje tanperati k ap travay lajè (- 40~95 degre) , gen gwo izolasyon (4KV/min, 1000MΩ/500Vdc).
|
Kòd Pati HP- |
Prensipal aktyèl diferans mwen/mA |
Sòti Voltage |
Koneksyon |
Dyamèt enteryè �% 86/mm |
Longè L/mm |
Wotè H/mm |
Lajè W% 2fmm |
|
PR12-10{400-01 |
10.0~400.0 |
0.1 |
L & N Powerline |
9.0 |
23.0 |
23.0 |
8.0 |
FAQ:
K: Èske ou komès konpayi oswa manifakti?
A: Nou se manifakti pwofesyonèl espesyalize nan konsepsyon, devlopman ak pwodiksyon nouvo-kalite amorphe, nanokristalin, fèy asye silikon ak lòt materyèl mayetik ak konpozan.
K: Ki kapasite pwodiksyon ou genyen?
A: Kapasite pwodiksyon anyèl la nan riban amorphe & nanokristalin se 600 tòn;
Kapasite pwodiksyon chak ane nan nwayo elektwonik pouvwa a se 35 milyon dola;
C-type fè nwayo kapasite pwodiksyon anyèl nan 240 tòn;
Kapasite pwodiksyon anyèl réacteurs se 50,000;
Kapasite pwodiksyon anyèl transfòmatè presizyon se 40 milyon dola;
Twa etap pou kòmanse personnalisation ou jodi a!
1. Di nou sa ou bezwen,please call 021-63306968 Or send email to :sales@sunbowgroup.com
Nou konsepsyon & pwodwi machandiz ki baze sou espesifikasyon kliyan & desen:
1.Gwosè nwayo Bare, Size fini
demann 2.performance
2. Jwenn solisyon & quote
Nou pral travay sou pi bon solisyon an epi bay prensipalman spesifikasyon & quote pou revizyon ou.
3. Egzanp pwodiksyon ak pwodiksyon an mas
Nou pral kòmanse pwodiksyon an mas apre konfimasyon kliyan ak validation echantiyon yo.
atelye nou an
ekipman nou an
tès nou an
sètifikasyon nou an
pwosesis pwodiksyon nou an
egzibisyon nou an
Baj popilè: aktyèl transfòmatè pou mèt elektrisite, Lachin aktyèl transfòmatè pou manifaktirè mèt elektrisite, Swèd, faktori
Voye rechèch
